Фундаментні болти ГОСТ 24379: типи, конструкція, способи монтажу

Фундаментні болти – важливі елементи будь-якої конструкції, як величезних багатоквартирних будинків, так і невеликих приватних будівель. Головне завдання кріпильних виробів – забезпечити надійне зчеплення стін і інших елементів конструкції з бетонною основою. Використовуються металовироби не тільки в будівництві, але і в промисловості. З їх допомогою кріплять важке верстатне обладнання на міцній основі. Часто фундаментні болти називають анкерними, так як працюють вони за принципом якоря (у перекладі з німецької «Anker« означає «якір»).

Випуск металовиробів для фундаменту, як і будь-яких інших видів кріплення, регламентується нормативними документами. Міждержавний стандарт ГОСТ 24379.1-2012 «Болти фундаментні: конструкція і розміри» був прийнятий взамін радянського ГОСТ 24379.1-80. Документ містить основні відомості про типи конструкції, розмірах і матеріалі металовиробів.

Відповідно до нормативу випускається шість типів болтів для спорудження фундаменту. Вони відрізняються розмірами, конструкцією і способом монтажу.

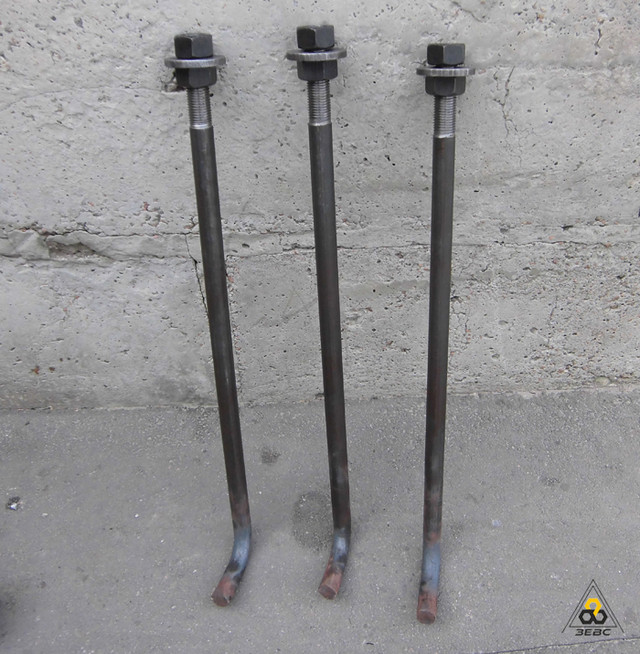

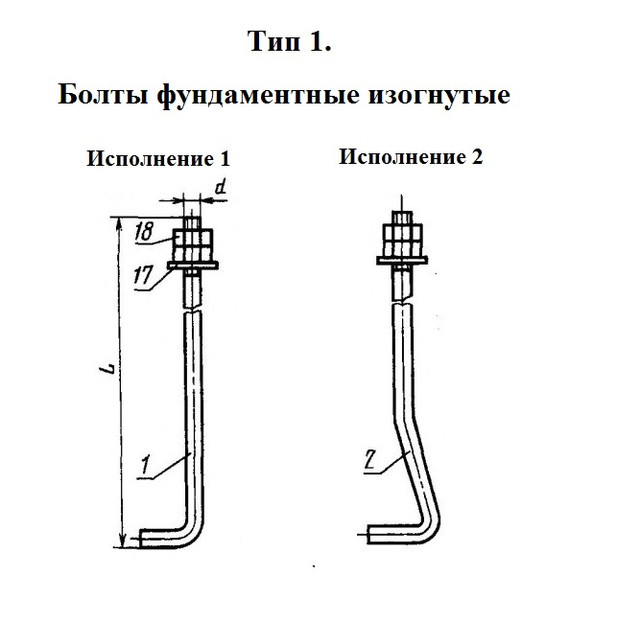

Металовироби виконані у вигляді сталевої шпильки з вигнутою під прямим кутом робочою частиною, яка при монтажі заливається бетоном. У комплектацію виробу входить гайка і дві шайби. Болт випускається в двох виконаннях. Тип 1.1 – стрижень прямий по всій довжині, один кінець його загнутий під прямим кутом. Тип 1.2 – в центрі стрижня є вигин під гострим кутом (15-30 градусів), основа шпильки також вигнута. Таке виконання сприяє більш рівномірному розподілу навантаження.

Діаметр різьби згідно ГОСТ 24379.1-2012 – від 12 до 48 мм, але під замовлення можливий випуск кріплення з іншими типорозмірами. Довжина таких болтів може досягати 180 см.

До другого типу відносяться фундаментні металовироби, оснащені анкерної плитою, яка служить упором для кріплення. У комплектацію кріплення також входить гайка і чотири анкерних шайби. Кріпильний виріб випускається в трьох виконаннях. У типів 2.1 і 2.2 анкерна плита пряма, у типу 2.3 – конусоподібна.

Фундаментні болти можуть застосовуватися як в якості заставних, так і для скріплення готових конструкцій. Діаметр різьби у металовиробів у виконанні 1 – М16-М48, у виконанні 2 і 3 – від М56 до М140. Довжина стрижня – 300-4000 мм. Вага анкерної плити – від 0,42 до 47,50 кг.

Конструкція металовиробів даного типу розбірна. Болти складаються з таких елементів:

• складова фундаментна шпилька;
• з'єднувальна муфта;
• гайки (4 шт.);
• анкерна плита;
• шайба фундаментна.

Складові фундаментні болти виготовляються в двох виконаннях. Відрізняються металовироби тільки діаметром стрижня і загальною довжиною. Складова фундаментна шпилька може нарощуватися по довжині за допомогою муфти. Діаметр різьблення кріпильних виробів у виконанні 1 – 24-48 мм, у виконанні 2 – 56-140 мм. Довжина стрижня – від 30 см до 4 м. Є можливість виготовляти такий кріплення за індивідуальними кресленнями.

Такі болти затребувані не тільки на будмайданчиках, а й на промислових об'єктах. З їх допомогою кріплять до твердої основи прокатне і ковальсько-пресове обладнання. Комплектація металовиробів:

• фундаментна шпилька;
• гайка;
• анкерна плита;
• анкерна шайба.

Знімні болти випускаються в трьох виконаннях, які відрізняються діаметрами різьблення, довжиною шпильки, формою анкерної плити. Металовироби у виконанні 1 випускаються в типорозмірах від М24 до М64. Діаметр різьблення кріпильних виробів у виконанні 2 і 3 – від М56 до М125. Довжина шпильки – 300-4000 мм. Довжина шпильки знімних фундаментних болтів не регламентована, тому виробники пропонують виготовлення металовиробів за індивідуальними проектами при наявності інженерного розрахунку.

Фундаментні металовироби з найпростішої конструкцією. Являють собою пряму шпильку з різьбленням на одному кінці і притискної гайкою. Кріпильний виріб має деякі обмеження щодо застосування. Його можна використовувати при зведенні невеликих споруд або для фіксації на фундаменті промислового обладнання з невисоким рівнем вібрації під час роботи.

Прямий фундаментний болт випускається тільки в одному виконанні. Діаметр різьблення металовироби – від М12 до М48, довжина стрижня – від 30 см до 2,8 м.

Металовироби вважаються одним з найбільш зручних типів анкерного кріплення, одним з переваг якого є висока міцність. У комплектацію кріплення входять:

• конічна деталь;
• фундаментна шпилька;
• дві гайки;
• анкерна шайба.

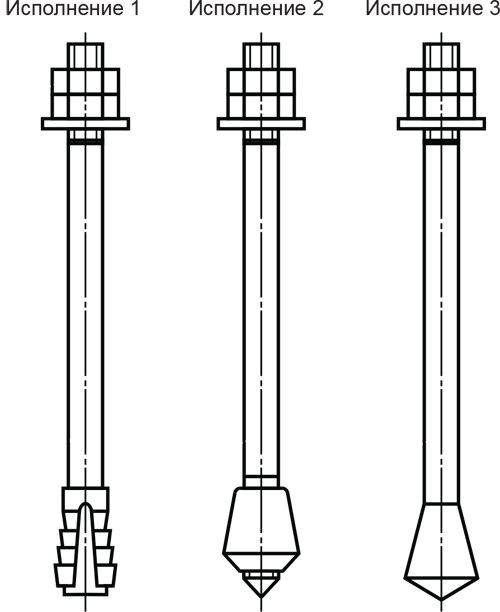

Три конструктивних виконання фундаментного болта відрізняються формою конічної деталі:

• виконання 1 – з кінцем у вигляді разжимной цанги, що розклинюється при затягуванні гайки;
• виконання 2 – конічна втулка з внутрішнім різьбленням, в яку вкручується центральна шпилька;
• тип 3 – звичайне розширення на кінці шпильки.

Болти з конічним кінцем випускаються в типорозмірах від М12 до М48. Довжина шпильки – 300-2800 мм.

Кріпильні вироби даного типу призначені для установки в тверду основу – камінь, бетон, повнотілу цегла. Застосовувати металовироби можна для таких цілей:

• встановлення обладнання;
• з'єднання старих і нових елементів фундаменту при його ремонті;
• зведення будівель різних типів.

Перед установкою фундаментних болтів потрібно провести ретельні розрахунки. Основні параметри кріплення, які необхідно враховувати:

• навантаження на стиск;
• здатність до розтягування;
• площа перерізу;
• сила попереднього затягування;
• глибина закладення.

Вибір матеріалу, з якого виготовлені металовироби, залежить від того, в яких умовах їх планується використовувати. Спосіб монтажу буде залежати від типу і виконання кріпильних виробів. До заливки фундаменту монтуються такі типи болтів:

• вигнуті, виконання 1;
• з анкерної плитою в виконаннях 1-3;
• складові, виконання 1-2.

Деякі типи металовиробів потрібно монтувати в спеціальні анкерні пристрої, які заздалегідь готуються в тілі фундаменту. До такого кріплення відносяться знімні фундаментні болти в усіх трьох виконаннях.

Вигнуті болти тип 1.2 потрібно встановлювати в заздалегідь підготовлених «колодязях» в основі. Прямі кріпильні вироби (тип 5) монтують в свердловини, заздалегідь просвердлені в бетоні. Після цього металовироби потрібно закріпити за допомогою синтетичного клею або суміші з піску та цементу. В останньому випадку використовують метод віброзанурення.

У підготовлені свердловини фундаментів встановлюються і металовироби, що мають конічний кінець. Закріплюються болти за допомогою цементно-піщаного розчину або розтискних цанг.

Згідно з нормативними документами, у кожного типу болтів є своє призначення. Якщо потрібно закріпити на фундаменті споруду або обладнання, а висота фундаменту не залежить від глибини закладення металовиробів, використовують вигнуті болти у виконанні 1. Тип 1.2 рекомендується використовувати для фіксації конструкцій і обладнання, якщо металовироби не можуть бути встановлені в просвердлені свердловини.

Металовироби, що відносяться до типу 2, незалежно від виконання застосовні у випадках, коли висота фундаменту визначається глибиною закладення кріплення в бетон.

При установці устаткування поворотом або насувом краще використовувати складові фундаментні болти (тип 3.1, 3.2, 3.3). Нижню частину металовиробів (шпилька + анкерна плита) монтують при бетонуванні фундаменту. Після того, як обладнання буде встановлено, через отвори в його опорних частинах вкручується в муфту верхній стрижень болта.

Кріпильні вироби, що відносяться до типу 4 (знімні) призначені в основному для фіксації важкого обладнання, що працює в умови високих динамічних навантажень. При бетонуванні фундаменту монтують тільки анкерну арматуру, а стрижень встановлюють вже після облаштування підстави.

Прямі фундаментні болти рекомендовані для кріплення слабонавантажених споруд та обладнання. Якщо металовироби закріплюються за допомогою епоксидного клею, нормальна експлуатація гарантується при температурі від +50 до -40 градусів. Кріплення, зафіксоване за допомогою силоксанового клею, здатне витримувати температури від -40 до +100 градусів.

Для кріплення обладнання і конструкцій, які перебувають під впливом вібраційних і статичних навантажень, використовуються фундаментні болти з конічним кінцем у виконанні 1. Металовироби у виконанні 2 і 3, що фіксуються за допомогою цементно-піщаного розчину, рекомендовані для кріплення конструкцій, споруд та обладнання, що не піддаються ударних і динамічних навантажень.

За даним критерієм фундаментні болти прийнято ділити на дві категорії: розрахункові і конструктивні. Розрахунковими називають металовироби, здатні сприймати навантаження, які виникають в процесі експлуатації будівель або обладнання.

Конструктивні фундаментні болти призначені для кріплення обладнання або конструкцій, у яких стійкість до перекидання або зсуву забезпечується власною вагою. Металовироби допомагають запобігти випадковим зміщенням об'єктів при їх експлуатації і гарантують стабільну роботу обладнання.

Якщо конструкція не буде піддаватися істотним навантаженням, в тому числі вібраційним і ударним, допускається використання болтів, діаметр яких менше 20 мм.

Для з'єднання будівельних елементів великих розмірів з метою підвищення надійності кріплення рекомендується застосовувати металовироби діаметром понад 30 мм. Максимально можливий діаметр фундаментних болтів – 180 мм. Таке кріплення використовується при будівництві складних об'єктів, які в процесі експлуатації зазнають сильне навантаження.

До міцності і твердості фундаментних болтів пред'являються підвищені вимоги. Від цих характеристик залежить довговічність експлуатації і безпека споруд. Для виробництва металовиробів використовуються вуглецеві і низьколеговані конструкційні стали.

ВСт3кп2 - вуглецева сталь звичайної якості із середнім вмістом вуглецю. Цифра 3 – умовний номер марки, що залежить від кількості вуглецю в складі. Букви після номера марки позначають ступінь розкислення, в даному випадку – кипляча. Один з найдешевших матеріалів для виробництва металовиробів. Болти з такої сталі можуть використовуватися при температурі до -40 градусів.

ВСт3пс2 – сталь звичайної якості з вмістом вуглецю від 0,14 до 0,22%. Ступінь розкислення – напівспокійна. Металовироби з цього сплаву придатні до експлуатації при температурі до -50 градусів.

Ст20 – нелегована якісна сталь, що містить 0,17-0,24% вуглецю. Ступінь розкислення – спокійна. Здатна витримувати температури від -40 до +450 градусів.

09Г2С – низьколегована конструкційна сталь, в складі якої менше 0,12% вуглецю. Відрізняється високою температурною стійкістю. Вироби з цього сплаву можуть експлуатуватися при температурах від -70 до +450 градусів.

10Г2С – конструкційна низьколегована сталь, що містить до 0,12% вуглецю. Крім нього, до складу сплаву входять кремній, фосфор, марганець, хром, сірка. Болти з цієї сталі можуть експлуатуватися при температурі від -65 до +475 градусів.
